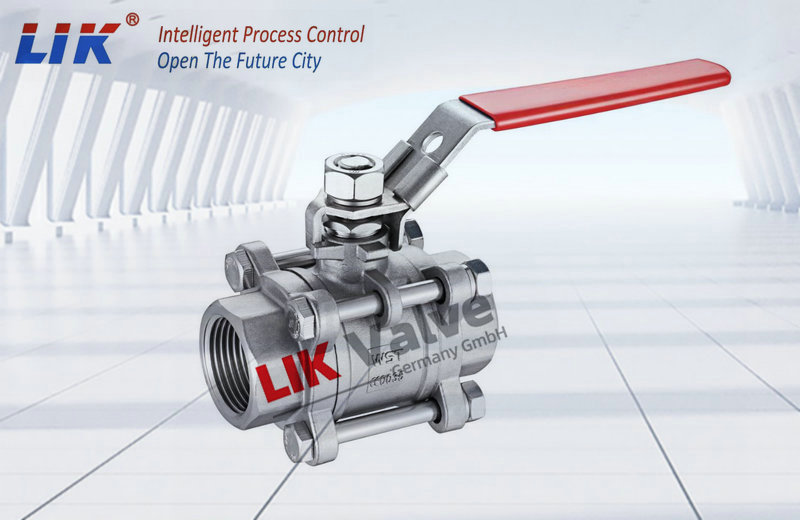

進口三片式球閥采用模塊化設計，閥體由左、中、右三部分通過螺栓連接組成，核心組件為帶通孔的球體。通過旋轉球體90°實現介質通斷控制，兼具高密封性、易維護性及多場景適應性25。其閥體材質以不銹鋼（如316L）為主，廣泛用于石油、化工、電力等嚴苛工況，支持手動、氣動或電動驅動
進口三片式球閥特點
1、連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。
2、閥體鑄造采用德國先進工藝，結構合理、造型美觀。
3、閥座采用彈性密封結構，密封可靠，啟閉輕松。
4、閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
5、二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O(shè)置90°開關定位機構。
6、根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。 適用場景:
選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
進口三片式球閥主要零部件材料
|
零件名稱 |
材質 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球體 |
不銹鋼SS316 |
|
密封墊 |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼SS316 |
|
閥體 |
不銹鋼CF8M |
|
閥桿 |
不銹鋼SS316 |
|
止推墊圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料壓蓋螺母 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不銹鋼SS304 |
進口三片式球閥主要外形連接尺寸及重量
|
口徑 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
L |
92 |
111 |
127 |
140 |
152 |
178 |
|
S |
21.8 |
27.1 |
33.8 |
42.8 |
48.7 |
61.l |
|
B |
9.6 |
12.7 |
12.7 |
127 |
12.7 |
15.9 |
|
LO |
123 |
160 |
160 |
l95 |
195 |
250 |
|
NPT |
1/2” |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
