您當前位置：產品中心 >> 進口蝶閥 >> 進口氣動高性能蝶閥

返回上級

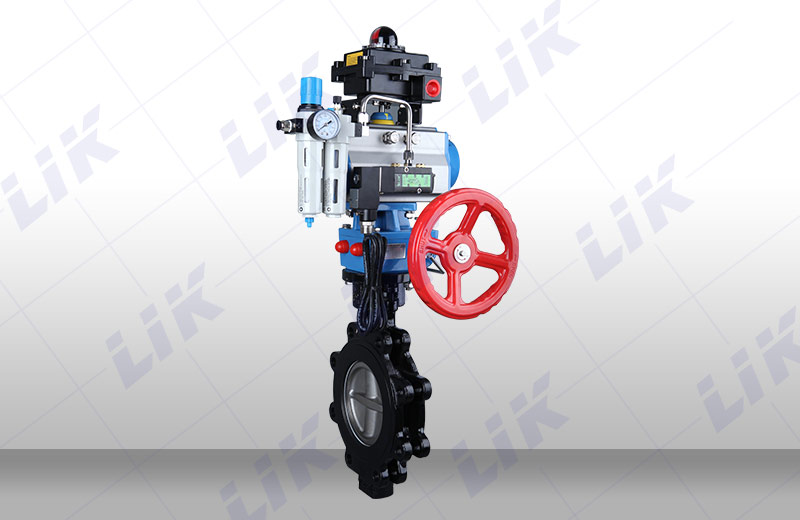

進口氣動高性能蝶閥

產品概述

進口氣動高性能蝶閥具有產品結構特殊的浮動式閥座設計，依據壓力源之方向，自動調整座位置，達到閥門雙面持壓之效果，並增加了閥座使用壽命，使用壽命長，閥軸經過特殊防塵設計，防止了流體進入閥軸造成閥軸卡死之情況，進口氣動高性能蝶閥依不同工況，可選用不同材質及性能，閥座采用了PTFE、RTFE、PEEK、METAL等材抽，適用于石化、煉油、空分、CDA等工況。

產品詳情

進口氣動高性能蝶閥型號說明：

DOV-DBA8150-ANSI（對夾式）: 2"-60"(DN50-1500)
DOV-DBA5150-ANSI（單法蘭式）: 2"-1/2"-60"(DN65-1500)
DOV-DFA5150（防火型）: 3"-60"(DN80-1500)
DOV-DBA8300-ANSI（對夾式）: 2"-60"(DN50-1500)
DOV-DBA5300-ANSI（單法蘭式）: 3"-1/2"-60"(DN65-1500)
DOV-DFA8300（防火型）: 3"-60"(DN80-1500
軟質閥座：-29℃~210℃
防火型閥座：-29℃~210℃
金屬閥座：-29℃~500℃

進口氣動高性能蝶閥產品特點：

蓄能撓唇式密封座結構設計彈性好，密封可靠
蓄能撓唇是密封結構可補償溫度和壓力的變化
無需增加0型圈或金屬部件來保持密封
使用壽命長，維修量小
密封試驗，雙向達到無氣泡泄漏

進口氣動高性能蝶閥設計特點：

1.閥體：一體式閥體設計
2.壓環：蝶閥壓環設計，可確保密封面止漏效果，法蘭可適用于各種法蘭墊片
3.閥座：達到雙向持壓之效果。（閥門安裝時須將壓環裝置于管中上游端）
4.軸承：上下軸承材料為PTFE+316SS
5.止推環：防止閥軸錯位以及穩定閥軸位置裝置
6.填料：蝶閥多層式PTFE設計
7.支架：利用鑄造方式制作并符合ISO 5211 之標準.

進口氣動高性能蝶閥性能：

1.結構特別、雙面持壓設計，閥門強度符合：ASME B16.34、API 598
2.全系列壓環結構，超可靠的密封性。
3.全系列防靜電導引裝置結構，超小的操作扭矩。
4全口徑通過，長久使用壽命。
5.金屬閥座泄漏等級符合ANSI FCI 70-2-2003 Table 1 CLASS IV
6.閥軸逸散符合標準逸散排放要求（OPTIONS）
7.連接方式有對夾式、單法蘭式。

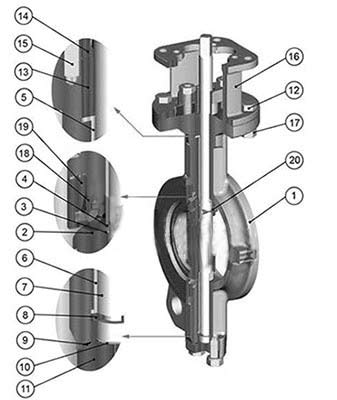

進口氣動高性能蝶閥結構圖：

進口氣動高性能蝶閥主要材料表：

編號	名稱	材料	規格
編號	名稱	材料	JIS	ASTM
1	閥體	碳鋼	SC480	A216Gr.WCB
1	閥體	不銹鋼	SCS 13A SCS 14A SCS 16A	A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M
2	閥瓣	不銹鋼	SCS 13A SCS 14A SCS 16A	A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M
3	護圈	不銹鋼	SCS 13A SCS 14A SCS 16A	A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M
4	閥座	PTFE PTFE+CLASS FIRER PTFE+GRARHITE	PTFE /RPTFE	PTFE /RPTFE
5	襯套	PTFE+316SS	PTFE+316SS	PTFE+316SS
6	襯套	PTFE+316SS	PTFE+316SS	PTFE+316SS
7	閥桿	不銹鋼	SUS 304 SUS 316 630SS XM-19	A182 Gr.F304 A182 Gr.F316 A564 Gr.630 A479 Gr.XM-19
8	銷	不銹鋼	SUS 316	A240 Gr.316
9	止推環	不銹鋼	SUS316	A240 Gr.316
10	密封	PTFE	PTFE	PTFE
11	底蓋	不銹鋼	SCS 13A SCS 14A SCS 16A	A351 Gr.CF8 A351 Gr.CF8M A351 Gr.CF3M A216 Gr.WCB
11	底蓋	碳鋼	SC480	A216 Gr.WCB
12	填料	PTFE PTFE+GRAPHITE	PTFE RPTFE	PTFE RPTFE
13	填料蓋	不銹鋼	SCS 13A SCS 14A	A351 Gr.CF8 A351 Gr.CF8M
14	支架	球墨鑄鐵碳鋼	FCD 450 SC480	A536 Gr.65-45-12 A216 Gr.WCG
15	螺柱	不銹鋼	SUS304	A193 Gr.B8
16	螺母	不銹鋼	SUS304	A194 Gr.8
17	螺栓	不銹鋼	SUS304	A193 Gr.B8

進口氣動高性能蝶閥規格：

閥門系列	DOV-DA5150-ANSI、DOV-DBA8150-ANSI DOV--DA4150 （低溫型-L）
連接形式	對夾式、凸耳式、法蘭式等
壓力等級	PN16、PN25、PN40、ANSI Class150、 ANSI Class300
規格	2.5"~24"
適用溫度	軟質閥座：-29℃~210℃ 防火型閥座：-29℃~210℃ 金屬閥座：-29℃~500℃
売體材料	PTFE/RTFE/PPL/PEEK/防火閥座
閥座密封材料	WCB/304/304L/316/316L/雙相鋼/蒙乃爾等
結構長度	GB、API 609、DIN
連接標準	ASME B16.5、HG20592

進口氣動高性能蝶閥技術參數：

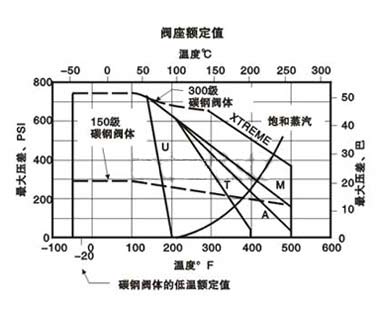

閥座額定值
曲線上表示的閥座額定值只對閥座而言，是基于閥門全閉時蝶板兩端的壓差。這些額定值可作為通用條件下的使用指南。依據以往經驗，經過改進和變換其他閥座材料，使用的額定值可更離。

PTFEM：增強PTFEA:耐火閥座U:高分子量聚乙烯
316不銹鋼或20號合金閥桿的14"-60"(DN350-1500) 的150級閥門的大壓力差為
150pis316不銹鋼或20號合金閥桿的3"-36"(DN80-900)的300級閥門的大壓力差為300pis
電動高性能蝶閥-閥體額定值
閥體的大工作壓力和各種材料兩體的試驗壓力示于下面的閥體壓力額定值表中。
實際工況使用壓力要根據座額定值來決定。

進口氣動高性能蝶閥標準閥座密封：

本蝶閥的標準閥座密封使用PTFE和超高分子量的聚乙烯為材料。設計為蓄能唇式結構，不管流體的方向如何，變形后能恢復到原先的位置與
蝶板保持密封。


閥門關閉時碟板是閥座稍稍變形。這一變形"激勵"了閥座。閥座密封面的激勵使它與碟板的邊緣保持持久的密封。	當嵌件側受壓時，壓力被施加于唇緣的下方，進一步加大了碟板與閥座之間的密封力。	當壓力施加于非嵌件的一側時，碟板被推向閥座。由于碟板的輪廓呈球形，碟板越向閥座推進，關閉就越緊密。唇緣與嵌件底部的槽接觸，限制了閥座的過量移動。

進口氣動高性能蝶閥-閥座密封：

ANSI/FCI 70-2規定了控制閥的泄漏等級和試驗程序。其中VI級為低泄漏等級。高性能對夾式蝶閥能達到規定的無氣泡密封，要高于VI級。

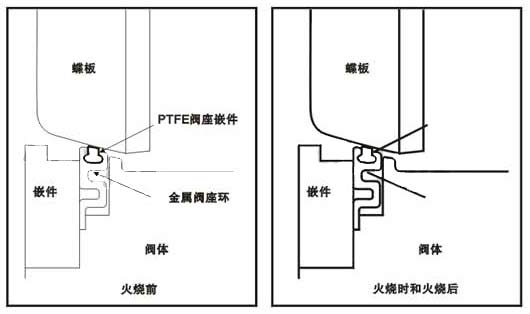

耐火閥座
耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE, PTFE作為首道密封。當PTFE燒壞時，金屬座圈作為第二道密封進行有效的關閉。耐火閥座也適用于關鍵的或嚴峻的使用工況。帶耐火閥座的兩門按API607第4版和BS6755第二部分經過試驗并獲得認可。

進口氣動高性能蝶閥-閥體額定值：

閥體的大工作壓力和各種材料兩體的試驗壓力示于下面的閥體壓力額定值表中。實際工況使用壓力要根據座額定值來決定。

150級閥體額定值單位
溫度° F	碳鋼	316不銹鋼	20合金	蒙乃爾
-20to100	285	275	230	230
200	260	240	200	200
300	230	215	180	190
400	200	195	160	185
500	170	170	150	170
試驗壓力	450	425	350	350

300級閥體的額定值單位psi：
溫度° F	碳鋼	316不銹鋼	20合金	蒙乃爾
-20to100	740	720	600	600
200	675	620	520	530
300	655	560	465	495
400	635	515	420	480
500	600	480	390	475
試驗壓力	1125	1100	900	900

300級閥體的額定值單位Bar()：
溫度 ℃	碳鋼	316不繡鋼	20合金	蒙乃爾
-29to38	51	49.6	41.4	41.1
93	46.5	42.7	35.9	36.5
149	45.2	38.6	32.1	34.1
204	43.8	35.5	29	33.1
260	41.4	33.1	26.9	32.8
試驗壓力	77.6	75.8	62	62

進口氣動高性能蝶閥流量參數：

下表提供了本樣品DR蝶閥的流量系數。Cv值表示壓差為1磅/英尺2（0.07巴），溫度為60° F(15.6℃))時每分鐘流過全開啟閥門的水流量，單位為美國加侖數/分鐘。

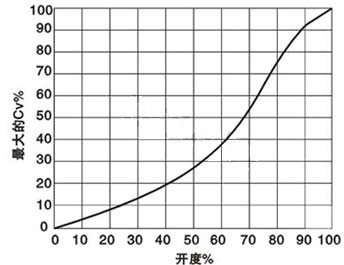

為確定中間位置閥門的Cv值
1、從曲線表中確定大Cv值的百分率
2、將曲線表中的大Cv值的百分率乘以流量數據表中的Cv值。
例如：6"(DN150)150Lb蝶閥70%開度時的Cv值為：
(1)從曲線表中碗定6"(DN150)150Lb蝶閥70%開度時的大Cv值的百分率為53%
(2)53%的大Cv值為，Cv值=0.53X1050=560

氣動高性能蝶閥使用多種結構材料，并提供用于氯氣、氧氣、高真空和腐蝕性介質及低溫環境的特殊閥門。蝶閥特殊的浮動式閥座設計，依據壓力源之方向，自動調節閥座位置，使閥門于全關位置擁有理想的密度比壓，達到閥門雙面持壓之效果，并增加了閥座使用壽命。
